Erweiterung der Siebmaschinen-Baureihe Infinity

CDE hat die Einführung der neuen Siebmaschinen-Baureihe Infinity auf dem weltweiten Markt Anfang dieses Jahres angekündigt, nachdem ein weltweit gültiges Patent für die Konstruktion der Siebseitenwände erteilt wurde. Der Chefkonstrukteur der neuen Baureihe Infinity von CDE ist Neil Mullan, Senior R&D Engineer und Produktspezialist für die Siebmaschinen-Baureihe. Er erklärt einige der Innovationen dieser expandierenden Baureihe im Detail.

CDE steht für die Herstellung von Nassaufbereitungsanlagen, die in Steinbrüchen, Bergwerken und Recycling-Betrieben weltweit eingesetzt werden. Weniger bekannt ist das Unternehmen jedoch für seine Kompetenz in der Konstruktion von Siebmaschinen. „Wir verkaufen mehr als 200 Siebmaschinen pro Jahr weltweit. Diese Siebmaschinen werden größtenteils in modulare Anlagen integriert“, erklärte Neil Mullan. „Die Entwicklung der neuen Siebmaschinen-Baureihe Infinity ist für uns eine Gelegenheit, den Bekanntheitsgrad unserer Siebmaschinen-Baureihe zu erhöhen und dabei das Patent auf diese neue Konstruktion weltweit zu sichern.“

Die Baureihe Infinity umfasst Doppeldeckersiebe und Dreideckersiebe in den Ausführungen 5 m x 1,5 m und 6 m x 1,8 m sowie die patentierte Seitenwandkonstruktion, die nun auch in der neuen Baureihe der Entwässerungssiebe von CDE verfügbar ist. „Seit dem ersten Tag des Konstruktionsprozesses orientierten wir uns an der Luftfahrtindustrie und der Art und Weise, wie die Flügel eines Flugzeugs konstruiert sind. Unsere einzigen Vorgaben aus Konstruktionssicht beruhten darauf, dass das Sieb rechteckig sein sollte und über ein, zwei oder drei Siebdecks verfügen sollte“, sagte Neil Mullan.

Die Doppeldeckersiebe 5 m x 1,5 m werden in die mobile Nassaufbereitungsanlage M2500 integriert und die Ausführung 6 m x 1,8 m ist Teil der M4500. Die neue Primärsiebanlage R2500 verwendet auch das Doppeldeckersieb 5 m x 1,5 m, während kleinere Klassiersiebe im semi-mobilen Schwertwäscher AggMax eingesetzt werden. Alle Siebe in der neuen Baureihe Infinity sind für Anwendungen im Trocken- und Nasssiebbereich für eine Vielzahl von Materialien verfügbar, wie Zuschlagstoffen (Bild 1), Recyclingbaustoffen, Oberböden, Kohle, Eisenerz und anderen Mineralerzen.

Der Entwicklungsprozess für die neue Siebmaschinen-Baureihe Infinity begann damit, dass alle Schweißnähte an den Seitenwänden entfernen werden sollten, um die Lebensdauer der Siebe zu verlängern. Diese Konstruktion, die nun patentiert ist, ermöglicht dickere Siebwände bei gleichzeitiger Gewichtsreduzierung (Bild 2). „Das war durch einen umfassenden ­Finite-Elemente-Analyse-Prozess möglich, dem alle unsere Produktentwicklungen unterzogen werden“, sagte Neil Mullan. „Auf diese Weise können wir ein Sieb herstellen, das dort über zusätzliche Festigkeit und Stabilität verfügt, wo erforderlich, ohne dass es zu unnötigem Gewichtsaufbau kommt.“

Laut CDE kann die Siebmaschinen-Baureihe Infinity die gleiche Beschleunigung wie herkömmliche Siebe bei geringerem Gewicht leisten, wodurch der Energieverbrauch und die Betriebskosten gesenkt werden können. „Unser Augenmerk auf geringeren Energieverbrauch wird in verschiedenen Konstruktionsinnovationen innerhalb der Baureihe Infinity deutlich und wird durch eine ausgewogene und effiziente Energienutzung erzielt.“

Die Baureihe umfasst auch eine neue Konstruktion der Exzenterwelle, wodurch weiteres unnötiges Gewicht wegfällt, der Energieverbrauch weiter gesenkt wird und eine effiziente Übertragung der Energie auf das Material sichergestellt wird. Die  Verlängerung der Lebensdauer der Siebe macht sich durch einen Verschleißschutz an allen Stoß- und Übergabepunkten deutlich. Ein Beispiel dafür ist eine magnetische Polyurethan-Verschleißplatte oben auf der Siebwelle (Bild 3). Diese Verschleißplatte schützt nicht nur die Welle, sondern lässt sich auch schnell und einfach austauschen, sodass Produktivitätsziele problemlos erfüllt werden können.

Eine andere konstruktive Innovation innerhalb der Baureihe Infinity ist die Entwicklung der neuen u-förmigen Querträger, die zusammen mit der Konstruktion der Seitenwände für eine höhere spezifische Steifigkeit sorgen, durch die die Lebensdauer des Siebs erhöht wird. Die Baureihe Infinity verwendet Aufhängungen von Rosta, die eine Schwingungsisolierung von 98 % zum Schutz der Tragkonstruktion bieten und so für die effizienteste Energieübertragung auf das Siebgut sorgen.

„Ein weiterer Hauptfaktor in der Entwicklung der Siebbaureihe Infinity bezieht sich auf die Wartung der Anlage. Diese wichtigen Arbeiten können nun sicher, schnell und einfach durchgeführt werden. Anhand einiger Beispiele möchte ich das verdeutlichen“, sagte Neil Mullan. „Besonders auffällig ist wahrscheinlich der Abstand zwischen den Siebdecks von 750 mm. Dieser große Abstand ermöglicht einfachen Zugang zwischen den Siebdecks, um Siebbeläge auszutauschen, und zwar in relativ kurzer Zeit. Wir haben kürzlich die Siebmaschine Infinity P3-108 auf der CQMS 2015 in Irland ausgestellt und die Mehrzahl unserer Messestandbesucher hielt dies für einen Hauptvorteil der neuen Siebe.“

Neil erklärte weiter, wie CDE seit Neuestem leichte und robuste GFK-Schutzvorrichtungen für ihre gesamte Produktpalette einführt, die auch bei der Baureihe Infinity zu finden sind (Bild 4). „Mithilfe der GFK-Schutzvorrichtungen konnten wir Quetschstellen beseitigen und gleichzeitig sicherstellen, dass diese Schutzvorrichtungen schnell entfernt und wieder angebracht werden können. Dadurch wird die erforderliche Zeit für die wichtige Wartung der Anlage verringert und es zeigt zudem, dass wir wissen, wie Betreiber mit den Sieben vor Ort arbeiten und umgehen“, sagte Neil Mullan. Ein weiteres Beispiel ist die Lage der Schmiernippel am Sieb, wodurch ein Schmieren während des Anlagenbetriebs möglich ist und die Produktivität der Anlage weiter gesteigert werden kann.

Jedes Sieb in der Baureihe Infinity ist serienmäßig feuerverzinkt. Die erweiterte Baureihe von CDE umfasst eine Reihe von Vibrationssieben, die sich kreisend, elliptisch oder linear bewegen:

Infinity P1-36 – Grobsieb mit einem Siebdeck (1,2 m x 5 m)

Infinity P2-75 – Doppeldeckersieb (1,5 m x 5 m)

Infinity P2-75R – Doppeldecker-Grobsieb (1,5 m x 5 m)

Infinity P3-75 – Dreideckersieb (1,5 m x 5 m)

Infinity P2-108 – Doppeldeckersieb (1,8 m x 6 m)

Infinity P3-108 – Dreideckersieb (1,8 m x 4 m)

VibroSync A – Entwässerungssieb (1,8 m x 6 m)

VibroSync B – Entwässerungssieb (1,8 m x 2,4 m)

VibroSync C – Entwässerungssieb (1,2 m x 2,4 m)

www.cdeglobal.com

x

Thematisch passende Artikel:

Ausgabe 10/2015

Optimierte Klassierung

Der Nassaufbereitungsspezialist CDE kündigte die Markteinführung seiner neuen Vorsiebreihe R an, die für eine optimierte Klassierung des Aufgabeguts für ihre schlüsselfertigen...

mehr
Ausgabe 05/2015

Modellreihe ProGrade optimiert

Der Nassaufbereitungsspezialist CDE Global kündigt die Einführung einer Reihe von neuen Sieben in der Modellreihe ProGrade an, zu denen auch ein neues patentiertes Siebsystem gehört. Bei dem neuen...

mehr
Ausgabe 03/2016

CDE Global als Finalist für den bauma ­Innovationspreis bestätigt

Der Materialwaschspezialist CDE Global wurde als Finalist für den bauma Innovationspreis vor der Messe bauma in München bestätigt. Der bauma Innovationspreis trifft alle 3 Jahre mit der Ausstellung...

mehr
Ausgabe 06/2009 FOCUS?INDUSTRY

Kundenspezifische Anpassung als Schlüssel zum Erfolg

Lafarge hat die Leistungsfähigkeit seines Steinbruchs Brooksby nach der Installation einer schlüsselfertigen Sand- und Kieswaschanlage von der nordirischen Firma CDE Ireland erhöht. Die Anlage...

mehr

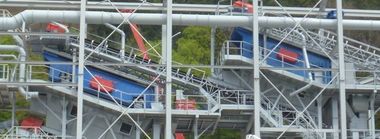

Ausgabe 05/2022 thyssenkrupp CK+
