Maßgeschneidertes Feststoffhandling

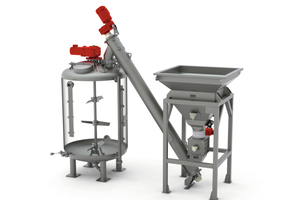

Der Maschinenbau-Spezialist SEGLER präsentierte auf der easyfairs SCHÜTTGUT am 21. und 22. Mai 2014 in Dortmund seine verfahrenstechnischen Lösungen und internationale Projektarbeiten. Das Unternehmen hat u.a. für ein Unternehmen aus der Chemischen Industrie eine komplexe Big Bag Station realisiert (Bild). Das Ziel bestand in der effizienten und zuverlässigen Aufbereitung von Urea mit einer Leistung von 10 t/h und folgenden Anforderungen:

Solides Öffnen der Big Bags

Bereitstellen einer Produktvorlage für einen möglichen Übergang von Batch- auf Conti-Betrieb

Produktauflockerung

Zerstören von Agglomeraten

Kontinuierliches Dosieren

Auflösen der Feststoffe in einer Suspension

Ein stabiles Aufnahmegestell nimmt die Big Bags mit dem rieselfähigen, leicht klumpigen Ausgangsstoff so auf, dass die integrierte Aufstechpyramide die Big Bags mithilfe ihres Eigengewichts effizient öffnet. Direkt daran anschließend sorgt der Materialpuffer mit Auflockerungsrührwerk und Vibrationsaustragshilfe für einen reibungsfreien Zulauf des Materials in den Klumpenbrecher. Der wiederum zerstört vorhandene Agglomerate und ermöglicht so einen gleichmäßigen Produktfluss in die Dosierschnecke.

Die einwellige Förderschnecke mit abgestufter Flügelsteigung, Gegenflügel und Auswerfer im Auslaufbereich fördert das Gut aufwärts zum Urea Lösetank. Sie erlaubt dabei eine dosierte Produktaufgabe. Anschließend werden das Urea sowie weitere Zuschlagstoffe im drucklosen Rührwerksbehälter in einer Suspension gelöst. Neben den Einlaufstutzen ist der Mischtank u. a mit einer  Temperatur-, Füllstands- und Dichtemessung ausgestattet. Angepasst an Rühraufgabe, zu verarbeitenden Stoffen und Viskosität umfasst das Rührwerk 3-stufige Schrägblattrührer, Restmengenrührer am unteren Klöpperboden sowie 2 Stromstörer.

Die Big Bag Station ist in einer staub-armen Ausführung nach Chemie-Standard und komplett aus Edelstahl (Werkstoff 1.4404) in austenitischer Qualität gefertigt. Hierdurch können saubere Oberflächen, geringste Anhaftneigung und eine höhere Materialstandzeit gewährleistet werden. Auch in anderen Bereichen wie z. B. Lebensmittel ist ein Einsatz möglich. Durch die vollständige Konstruktion und Eigenfertigung im Hause SEGLER erhält der Kunde sehr variable und ideal auf seine Anforderungen abgestimmte Lösungen bzgl. Leistung, Baugröße, Aufstellung und Standards.
