Breites Anwendungsspektrum

Neuer 80 GHz Radar-Messumformer sorgt für reibungslose Füllstandmessungen

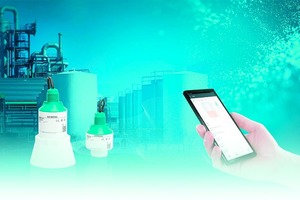

S‌iemens stellt den 80 GHz Radar-Messumformer der Baureihe Sitrans LR100 vor. Das kompakte Antennendesign und der schmale Öffnungs­winkel ermöglichen den flexiblen Einbau in bestehende Behälter sowie eine nicht-­intrusive Messung durch Wände von ­Kunststoffbehältern. Die hohe Frequenz des Messumformers von 80 GHz sorgt selbst bei schwierigen Anwendungen wie z.B. bei Schüttgütern für zuverlässige Messergebnisse. Eine spezielle Mikrochip-Technologie ermöglicht schnelle Reaktionszeiten sowie eine hohe Empfindlichkeit zur Erkennung auch schwächster Signale. Durch eine zuverlässige Übertragung von Messwerten werden Arbeiter weniger Gefahrensituationen ausgesetzt: Sie brauchen nicht auf Tanks klettern, sich über Schächte lehnen oder in enge Räume zwängen, um ein Gerät zu warten. Da alle Sensoren der LR100 Serie keine Totzone haben, können diese zuver­lässig bis zur Antenne messen, so dass kostspielige Überfüllungen vermieden werden. Zusätzlich erhöht eine Messgenauigkeit von 2 mm die Betriebssicherheit der Anwendung über den gesamten Messbereich. Diese und weitere Features wurden in einem korrosionsbeständigen und überflutbaren IP68 PVDF Gehäuse gekapselt.

Die Inbetriebnahme erfolgt über die integrierte Bluetooth-Schnittstelle, der Sitrans Mobile IQ Applikation oder der Remote Digitalanzeige Sitrans RD150. Über die autarke Fernwirkeinheit Simatic RTU3030C können auch von entlegensten Messstellen zuverlässig Messwerte empfangen oder bei Bedarf auf die Konfiguration des LR100 zugriffen werden. Die Integration wichtiger Füllstandmesswerte und Prozessdaten eröffnet neue Möglichkeiten, um beispielsweise die Anlagensicherheit zu erhöhen, Prozesse zu analysieren oder Verbesserungspotenziale zu identifizieren. Benutzer können Füllstand-, Diagnose- und Wartungsinformationen bequem von der Warte aus überwachen oder eine Verbindung zu MindSphere, dem cloudbasierten, offenen IoT-Betriebssystem, herstellen. Die Baureihe umfasst drei Varianten. Sitrans LR100 für die allgemeine Verwendung, Messbereiche bis 8 m. Sitrans LR110 mit Zulassungsoptionen für Ex-Bereiche, Messbereiche bis 15 m. Sitrans LR120 mit Zulassungs­optionen für Ex-Bereiche, Messbereiche bis 30 m und optionaler Überflutungshülse zum Schutz vor Überflutungen. Das 2-Leiter-Schleifenstrom gespeiste Gerät mit HART oder optionaler Modbus RTU-Konnektivität benötigt nur sehr wenig Energie und ist damit auch für abseits liegende Mischwasser-Über­laufanwendungen geeignet.

www.siemens.com
