METSO

Brechraumgeometrie optimiert

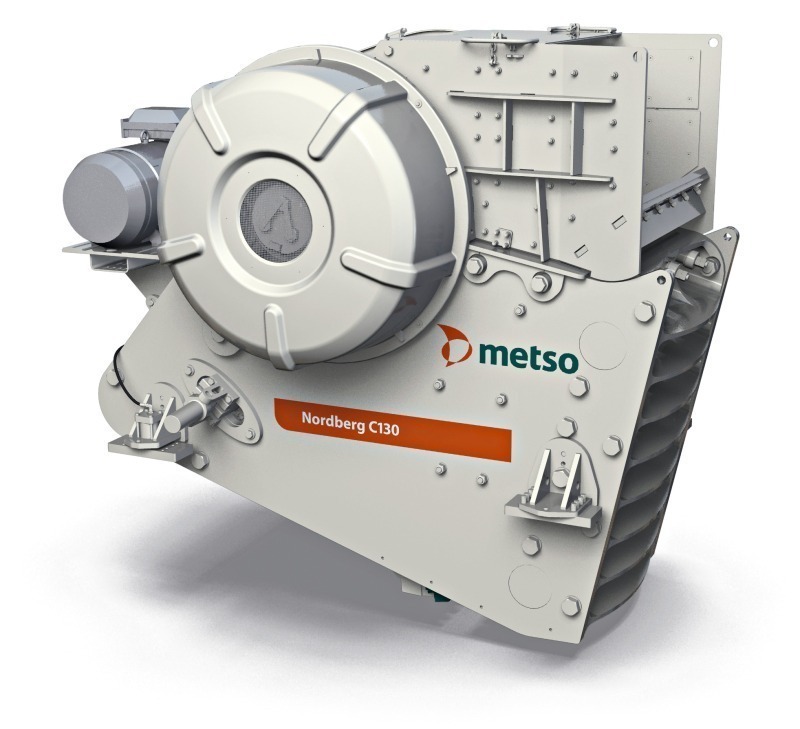

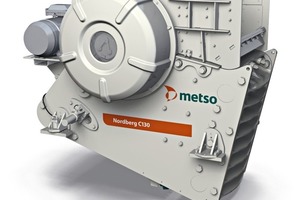

Der neue Backenbrecher Nordberg C130 setzt die Messlatte jetzt höher: Dank besserem Zusammenspiel aus Brechraumgeometrie und Brecherkinematik gegenüber Vorgängermodellen der C-Klasse wird das Vorbrechen in harten Steinbruch- und Bergbaueinsätzen mit einem höheren Durchsatz belohnt (Bild 1).

Bei Backenbrechern hat das Volumen der Brechkammer u.a. bedeutenden Einfluss auf den Durchsatz. Gegenüber älteren Modellen dieser Größenklasse der C-Serie ist der neue Metso Backenbrecher Nordberg C130 jetzt mit einem um 21 % größeren Brechkammervolumen ausgestattet. Die Auslegung der Brechkammer ist dafür verantwortlich, größere Gesteinsmengen fortlaufend störungsfrei zu verarbeiten. Selbst unter härtesten Steinbruch- und Bergbaubedingungen ist auf diese Weise ein Vorbrechen mit deutlich höherem Durchsatz möglich.

Metso erweitert mit seinem neuen Backenbrecher Nordberg C130 die Baureihe der bewährten mittelgroßen und großen Modelle, nachdem dieses Jahr bereits die neuen Backenbrecher-Modelle Nordberg C120 und C150 auf den Markt gebracht wurden.

Der neue Nordberg C130 mit einem Betriebsgewicht von 40 t basiert auf der bewährten Zapfen-/Bolzen-Konstruktion von Metso, die für eine stabile und ermüdungsfreie Bauweise steht. Zuverlässigkeit und Produktivität in stationären oder mobilen Einsätzen, kompromisslose Sicherheit und einfache Bedienprozesse standen als Kernpunkte bei der Entwicklung der neuen Serie im Vordergrund.

„Mit seinem größeren Brechraumvolumen ragt unser C130 im internen Vergleich deutlich heraus. Tatsächlich ist der Brechraum in allen drei Dimensionen größer – er ist tiefer, breiter und länger. Auf diese Weise kann er über 20 % mehr Material aufnehmen und liefert so einen deutlich höheren Durchsatz“, stellt Ilkka Somero, Produktmanager für Backenbrecher bei Metso, nochmals klar.

„Der Motor der 160-kW-Klasse, der schlanke Einzugswinkel und die vorbildliche Brechraumkinematik sorgen über den gesamten Prozess hinweg für gleichmäßig aggressive Brechleistungen“, sagt Ilkka Somero. Über die kompakte Bauform des C130 ist von vornherein sichergestellt, dass ältere Brechermodelle problemlos gegen ihn ausgetauscht werden können. Über die schweißnahtfreie Zapfen-/Bolzen-Konstruktion ist es außerdem möglich, den C130 mühelos zu zerlegen und sogar in abgelegene Untertageschächte zu transportieren.

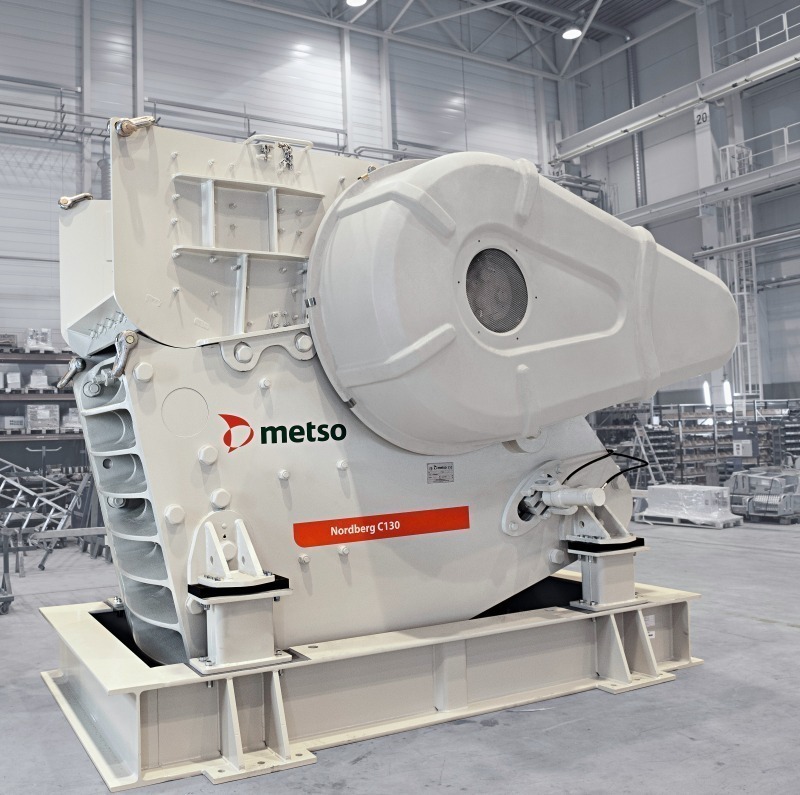

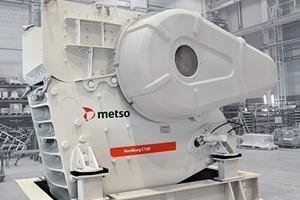

Sicherheit für das Personal bei Betrieb und Wartung wird beim Nordberg C130 groß geschrieben: Der Backenbrecher bietet als Option einfach wegklappbare Schwungradabdeckungen aus Kompositmaterial für einen schnellen und sicheren Zugang zu allen Wartungspunkten (Bild 2). Zum normalen Lieferumfang gehören auch Hebezeuge für die Brechbacken, für die keilförmigen Seitenplatten und für die Druckplatte.

Einfache Anpassung dank interessanter Optionen

Zusätzlich zu den Schutzabdeckungen aus Verbundmaterial lässt sich der neue Nordberg C130 auch mit weiteren optionalen Komponenten an jede Einsatz- und Einbausituation anpassen. Zur weiteren Auswahl stehen beispielsweise ein Einlaufkasten mit Verschleißschutz, eine integrierte Motorkonsole für den E-Motor, eine hydraulische Spaltverstellung, eine Hydraulikhammer-Ausführung sowie eine Prozesssteuerung vom Typ IC1000 – um nur einige Erweiterungsmöglichkeiten zu nennen.

Weitere wichtige technische Daten: Die Arbeitsdrehzahl des Nordberg C130 beträgt 220 U/min, die Spaltweite lässt sich sehr einfach auf zwischen 100 und 250 mm einstellen. Das Betriebsgewicht liegt bei 40 100 kg (ohne Zusatzkomponenten).
