Höhere Effizienz bei der Herstellung von Brechsand

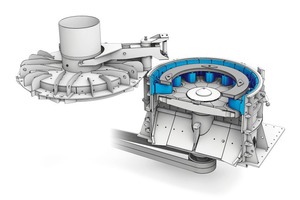

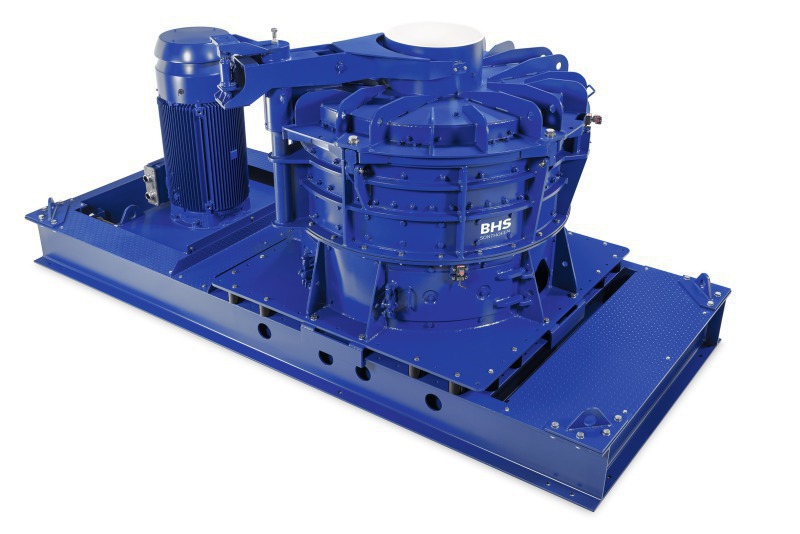

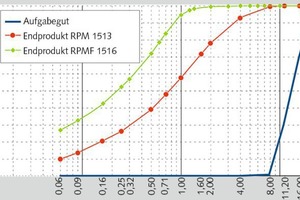

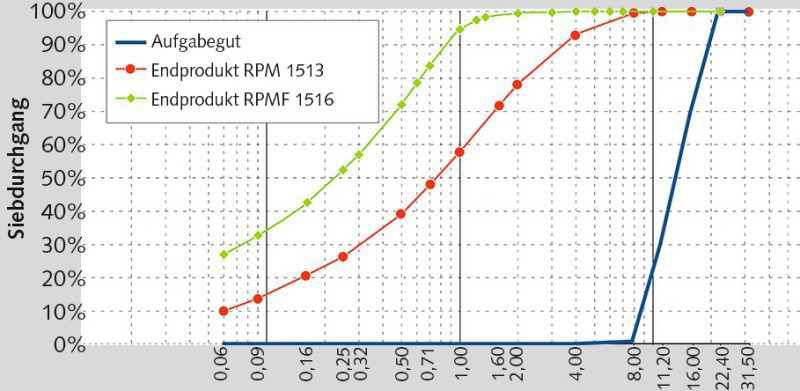

Auf der bauma 2016 präsentierte BHS-Sonthofen erstmals die neue Rotorprallmühle vom Typ RPMF (Bild 1). Die neuen Maschinen erzeugen noch feinere Fraktionen und das Ausgabematerial besitzt einen deutlich höheren Anteil von Feinsand (Bild 2). So steigert die Maschine die Effizienz bei der Herstellung von Brechsand.

Die RPMF ist eine Variante der Rotorprallmühle vom Typ RPM, die in der Branche als „The Sandmaker“ bekannt ist. BHS hat beide Maschinen vorrangig für vorzerkleinerte, sprödbrechende sowie für schwach bis gering schleißende Materialien, zum Beispiel Kalkstein, konstruiert. Bei diesen Stoffen hat sich die Prallzerkleinerung als ideal geeignetes Verfahren erwiesen. BHS-Sonthofen hat die neue Maschine speziell für feinere Ausgabegrößen entwickelt: Mit einem engeren und längeren Mahlspalt sowie einer erhöhten Umfangsgeschwindigkeit des Rotors von bis zu 90 m/s erzielt sie eine noch intensivere Zerkleinerung des Aufgabematerials. Das bedeutet für den Anwender, dass er einen prozentual höheren Sandanteil im Ausgabematerial erhält.

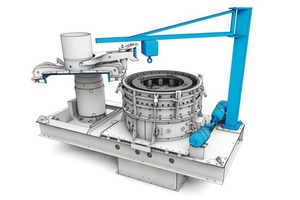

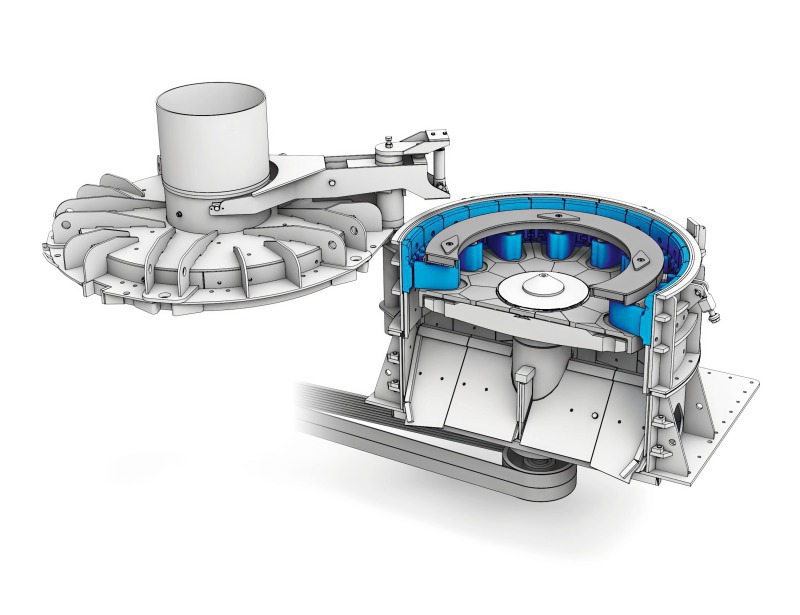

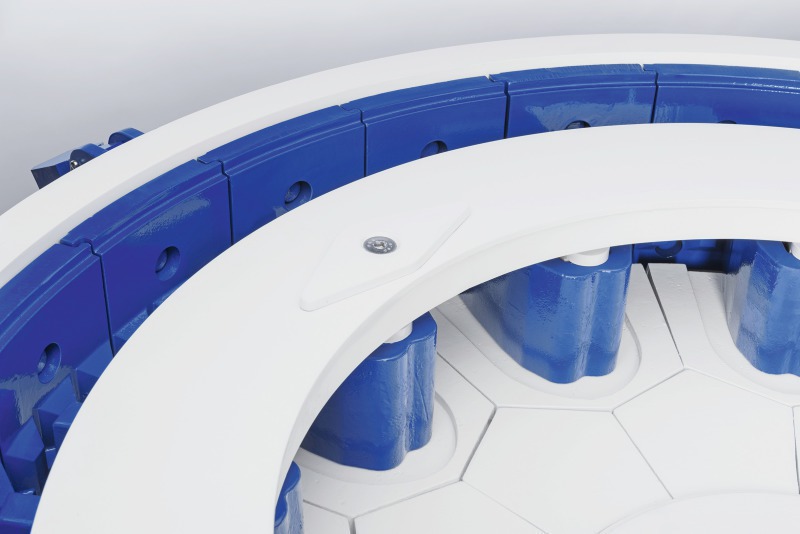

Ludwig Bechteler, der Vertriebsleiter für die Mischtechnik bei BHS, hat die neue Maschine testen lassen: „Die Untersuchungen in unserem Technikum zeigen, dass der Nutzkornanteil im Feinsandbereich von 0-1 mm beim Einsatz der RPMF im Vergleich mit unserer Rotorprallmühle vom Typ RPM deutlich steigt – bei Trockenmörtelsand zum Beispiel um mehr als die Hälfte.“ Die neuen Maschinen vom Typ RPMF besitzen einen deutlich engeren Spalt zwischen den Mahlwerkzeugen und der Ringpanzerung. Die Spaltweite kann auf minimal 5 mm eingestellt werden (Bild 3).

Die neue Maschine steigert nicht nur die Ausbeute an Feinsand erheblich, sondern auch die Effizienz der Anlagen zur Herstellung von Sand, denn sie reduziert den Rücklauf groben Materials und somit die Anzahl der Durchläufe durch die Mühlen. Aus diesem Grund ist auch weniger Sieb- und Fördertechnik um die Maschine herum erforderlich. Außerdem kann sie Kugelmühlen – die das Material auf eine Körnung bis unter 40 µm zerkleinern – entlasten, indem sie ihnen feineres Aufgabematerial liefert. Die Korngröße des Aufgabegutes kann bis zu 32 mm betragen. Die Vorzerkleinerung von Aufgabefraktionen bis zu 56 mm kann mit einer BHS-Rotorprallmühle RPM erfolgen.

BHS-Sonthofen liefert die neuen Rotorprallmühlen vom Typ RPMF in zwei Ausführungen:

● RPMF1116 mit einer Umfangsgeschwindigkeit von bis zu 90 m/s und einem Durchsatz bis zu 25 t/h

● RPMF1516 mit einer Umfangsgeschwindigkeit von bis zu 90 m/s und einem Durchsatz bis zu 55 t/h

Die Technik im Detail

Die Kombination von hohen Drehzahlen und einem engeren Mahlspalt stellte die Konstrukteure vor die Aufgabe, die deutlichen höheren Fliehkräfte zu beherrschen und gleichzeitig engere Fertigungstoleranzen einzuhalten.

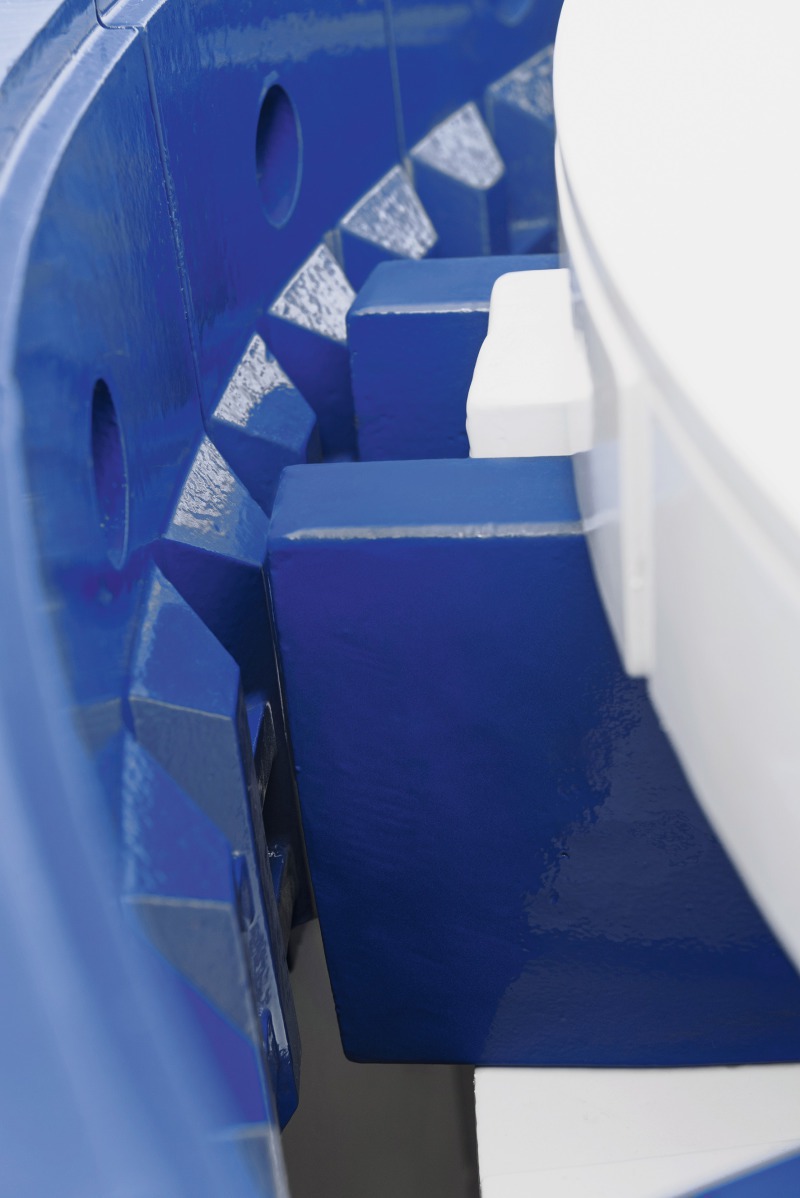

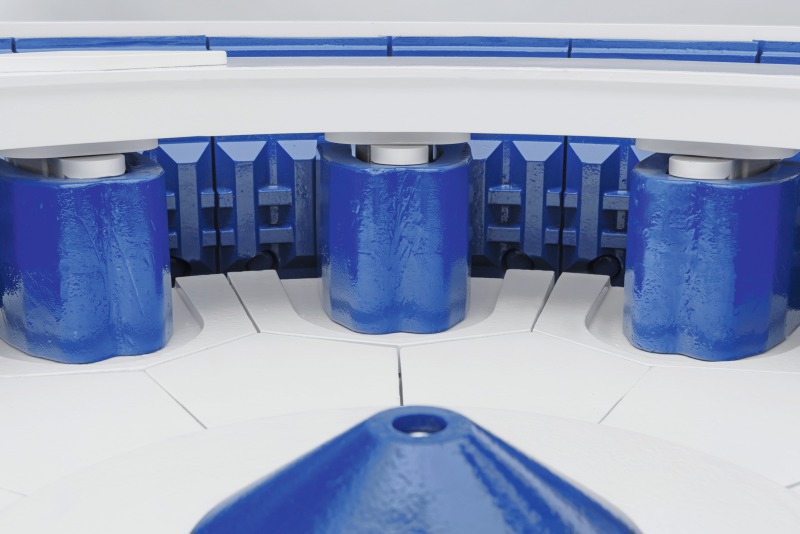

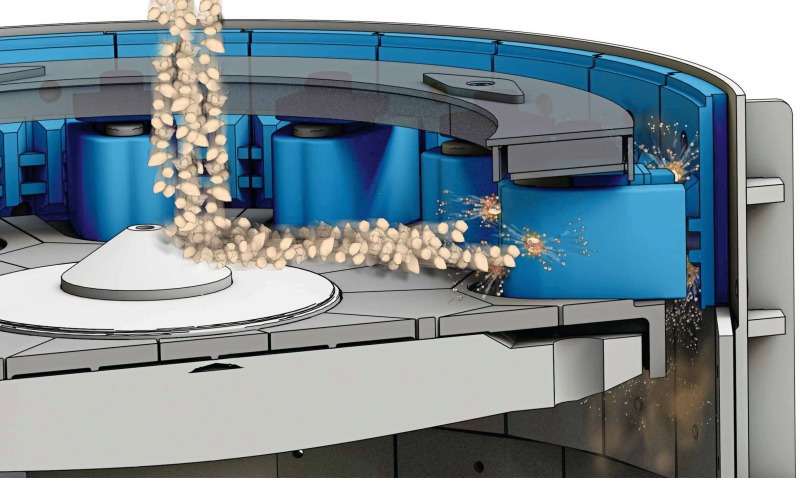

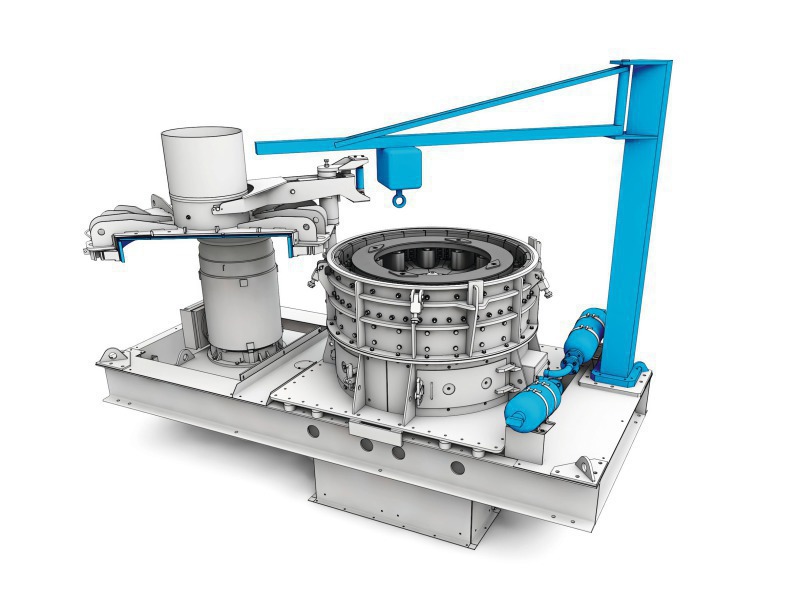

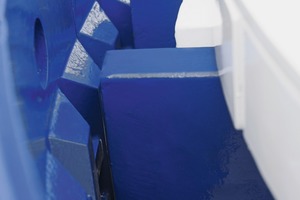

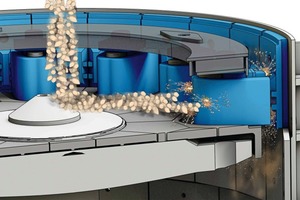

Das Aufgabematerial wird der Maschine über den mittigen Aufgabestutzen von oben zugeführt (Bild 4). Beim Auftreffen auf den Rotor wird es durch Fliehkräfte nach außen beschleunigt, von den hufeisenförmigen Schlägern erfasst und gegen die Ringpanzerung geschleudert (Bild 5). Hier findet die Zerkleinerung durch Prall- und Scherwirkung statt (Bild 6). Das von der Ringpanzerung zurückprallende Material wird wiederum von den Schlägern erfasst, dabei durch den erneuten Schlag zerkleinert und gegen die Ringpanzerung zurückgeschleudert. Dieser Vorgang läuft mehrmals ab und bewirkt die intensive Beanspruchung des Aufgabegutes. Es verlässt den Rotor durch den Spalt zwischen Rotor und Ringpanzerung und fällt über die beiden Auslaufschächte nach unten.

Die Mühle kann wechselweise im Rechts- und Linkslauf betrieben werden, auf diese Weise wird der Verschleiß der Schläger reduziert. Mit einfach wechselbaren Zwischenstücken kann der Mahlspalt an den Verschleiß der Schlaghämmer angepasst werden.
