Kontinuierliche Korngrößenanalyse in Echtzeit

Mit dem System WipWare Solo stellt Syscom ein komplett automatisches und mobiles System für die berührungslose Korngrößenanalyse auf Förderbänder vor, das in Echtzeit akkurate Prozessdaten liefert (Bild 1). Das Funktionsprinzip beruht auf einer integrierten Kamera (Photogrammetrie), Beleuchtung, Laser und Rechner. Mit Hilfe einer Kantendetektion (Edge ­Detection) werden die aufgenommenen Bilder analysiert und daraus eine exakte, kontinuierliche Korngrößen- sowie eine Kornformanalyse und volumetrischen Daten abgeleitet. Weil WipWare Solo relative Fluktuationen in der Korngröße oder auch Verunreinigungen erkennt, ist das Qualitätskontrollverfahren geeignet, die gesamte Anlagenproduktivität zu optimieren. Daraus resultiert wiederum ein Plus an Sicherheit beim Anlagenbetrieb und reduzieren sich auch die Energie- und Wartungskosten.

Im Ergebnis des Systemeinsatzes werden Fotos, eine Korngrößenverteilungskurve und Informationen zur Kornform unmittelbar bereitgestellt. Ausgegeben werden die Grafiken und Tabellen wahlweise als PDF- oder CSV-Format, wobei auch andere Formate möglich sind (Bild 2). Die Datenübermittlung kann bedarfsweise auch täglich automatisch per E-Mail erfolgen. Der direkte Zugriff ist über Modbus/TCP gewährleistet. Anpassbare Prozesswerte erlauben eine einfache Verfolgung der Key Performance Indikatoren (KPI).

Geeignet ist das System zur Online-Qualitätskontrolle von Haufwerk oder Schüttgutfrachten auf Förderbändern, aber auch zur Automatisierung von Brecher oder Öfen. Über die Einbindung in das Datenmanagement von Anlagen lässt sich die gesamte Aufbereitung auf ein Optimum hin automatisieren. Die (Fern-)Bedienung und visuelle Kontrolle des Systems geschieht über PC oder iPad bietet darüber hinaus eine sehr komfortable und einfache Bedienung.

www.syscom.nl

www.wipware.com

x

Thematisch passende Artikel:

Ausgabe 04/2023 Förderbandtechnik 4.0

IoT-Plattform Elevate überwacht Förderbänder kontinuierlich

FLEXCO Europe hat mit der IoT-Plattform Elevate eine intelligente Industrie-4.0-Lösung entwickelt, mit der Betreiber von Förderbandanlagen ihre Förderbänder in Echtzeit überwachen können. Der...

mehr
Ausgabe 01-02/2019

Echtzeit-Analyse von Schüttgütern direkt auf dem Förderband

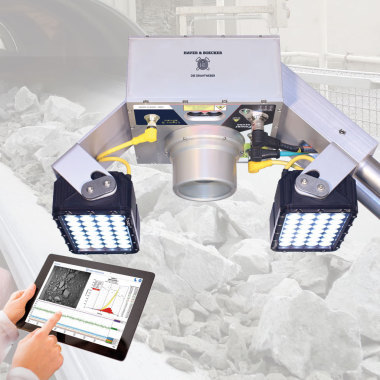

Haver & Boecker bietet mit dem HAVER SOLO M4 ein neues und innovatives Instrument zur Materialüberwachung auf Förderbändern. Das Online-Analysegerät ist mobil, arbeitet autark und liefert...
