Gesteinsmehl als Zuschlagstoffe in hydraulischen Bindemitteln

Quelle/Source: Prof. Anette Müller, IAB Weimar

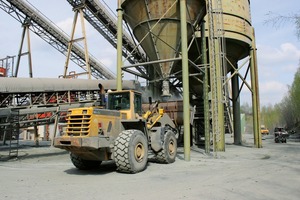

Aufmacher - ohne BU

Quelle/Source: Prof. Anette Müller, IAB Weimar

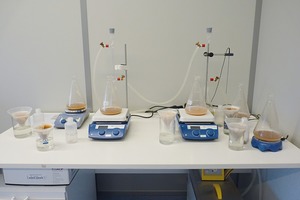

1 Aufbau des Chapelle-Testes im Labor
The Chapelle test set-up in the laboratory

Quelle/Source: Prof. Anette Müller, IAB Weimar

2 Abhängigkeit der Druckfestigkeit von der substituierten Zementmenge
Effect of compressive strength on the substituted cement amount

Quelle/Source: Prof. Anette Müller, IAB Weimar

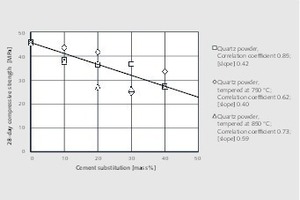

3 Abhängigkeit der Druckfestigkeit von der durch Quarzmehl substituierten Zementmenge
Effect of cement substitution by quartz powder on compressive strength

Quelle/Source: Prof. Anette Müller, IAB Weimar

4 Lage der Gesteinsmehle im Dreistoffsystem
CaO – Al₂O₃+Fe₂O₃ – SiO₂
Position of the rock powders in the ternary system
CaO – Al₂O₃+Fe₂O₃ – SiO₂

Quelle/Source: Prof. Anette Müller, IAB Weimar

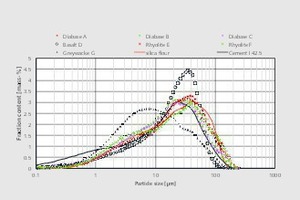

5 Partikelgrößenverteilungen der Gesteinsmehle im Ausgangszustand
Particle size distributions of rock powders in the original state

Quelle/Source: Prof. Anette Müller, IAB Weimar

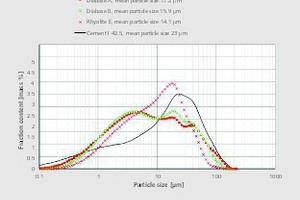

6 Partikelgrößenverteilungen der nachgemahlenen Gesteinsmehle Diabas A, Diabas B und Rhyolith E
Particle size distributions of the additional grounded rock powders

Quelle/Source: Prof. Anette Müller, IAB Weimar

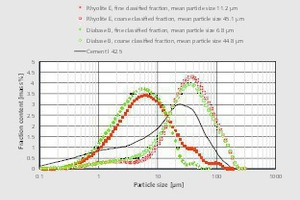

$7 Partikelgrößenverteilungen der Sichtfraktionen der Gesteinsmehle Diabas B und Rhyolith E, Sichterdrehzahl 200 Hz • Particle size distributions of the classified fractions of the rock air powders diabase B and rhyolite E, classifier frequency 200 Hz$ Quelle/Source: Prof. Anette Müller, IAB Weimar

7 Partikelgrößenverteilungen der Sichtfraktionen der Gesteinsmehle Diabas B und Rhyolith E, Sichterdrehzahl 200 Hz • Particle size distributions of the classified fractions of the rock air powders diabase B and rhyolite E, classifier frequency 200 Hz

Quelle/Source: Prof. Anette Müller, IAB Weimar

8 Reaktivität ausgewählter Gesteinsmehle anhand des Ca(OH)₂-Verbrauchs beim Chapelle-Test
Reactivity of selected rock powders based on the Ca(OH)₂ consumption in the Chapelle test

Quelle/Source: Prof. Anette Müller, IAB Weimar

9 Reaktivität ausgewählter getemperter Gesteinsmehle anhand des Ca(OH)₂-Verbrauchs beim Chapelle-Test
Reactivity of selected tempered rock powders based on the Ca(OH)₂ consumption in the Chapelle test

Quelle/Source: Prof. Anette Müller, IAB Weimar

10 Einfluss der Zementsubstitution durch das Basaltmehl auf die Druckfestigkeit von Mörtelprismen
Influence of the cement substitution with the basalt powder on the compressive strength of mortar prisms

Quelle/Source: Prof. Anette Müller, IAB Weimar

11 Einfluss der Zementsubstitution durch Rhyolithmehl E auf die Druckfestigkeit von Mörtelprismen
Influence of cement substitution with rhyolite powder E on the compressive strength of mortar prisms

Quelle/Source: Prof. Anette Müller, IAB Weimar

12 Einfluss der Zementsubstitution durch Grauwackemehl auf die Druckfestigkeit von Mörtelprismen
Influence of cement substitution with greywacke powder on the compressive strength of mortar prisms

Quelle/Source: Prof. Anette Müller, IAB Weimar

Zusammenfassung: Bei der Gewinnung und Herstellung von hochwertigen Gesteinskörnungen entstehen feindisperse Partikel, die bisher nicht oder nur zum Teil verwertet werden. In einem von dem BMWi-geförderten und der Industrie unterstützen Forschungsprojekt sollte die Verwertbarkeit in Zementen und Betonen geprüft werden, wobei die Dispersität und die chemischen Eigenschaften der Mehle genutzt werden sollten. Dafür wurde der Einfluss der Partikelgrößenverteilung auf die Packungsdichte untersucht sowie die Auswirkungen einer veränderten Partikelgrößenverteilung durch Mahlung und Sichtung geprüft. Außerdem stand die Reaktivität im alkalischen Milieu im Mittelpunkt, wobei bestimmte Proben eine zusätzliche thermische Behandlung erfuhren.

1 Stand des Wissens

Die Wirkung von feindispersen Anfallstoffen in Zementen und Betonen ist Gegenstand einer Vielzahl von Untersuchungen. Bei den als Zementsubstitut eingesetzten Anfallstoffen standen bisher „traditionelle“ industrielle Nebenprodukte wie Hüttensand, Steinkohlenflugasche und Mikrosilika im Mittelpunkt [1-4]. In jüngerer Zeit wurden die Untersuchungen auf Kaoline oder Tone ausgeweitet [5-8]. Bei diesen Stoffen werden die reaktiven Potenziale zunächst durch eine thermische Behandlung erzeugt, um sie dann als Zementbestandteil einsetzen zu können [9-20]. Weitere Untersuchungen...

Dr. sc. nat. Annett Lipowsky
Wissenschaftliche Mitarbeiterin
Forschungsbereich Baustoffe
Fachbereich Spezialbaustoffe
IAB - Institut für angewandte Bauforschung Weimar gemeinnützige GmbH
www.iab-weimar.de

Annett Lipowsky studierte an der FSU Jena Biologie (Dipl.) und promovierte 2011 an der Universität Zürich.
Seit 2011 ist sie wissenschaftliche Mitarbeiterin im Fachbereich Spezialbaustoffe der IAB Weimar gGmbH.

weitere Autorin:

Prof. Dr.-Ing. habil. Anette Müller
Dr.-Ing. Ulrich Palzer
Dr.-Ing. Barbara Leydolph
IAB - Institut für angewandte Bauforschung Weimar gemeinnützige GmbH
www.iab-weimar.de
