Verdunstungs-Kühlung als Methode zur Senkung des Energieverbrauches bei der Trocknung von Sanden

Evaporative Cooling

Verdunstungs-Kühlung als Methode zur Senkung des Energieverbrauches bei der Trocknung von Sanden

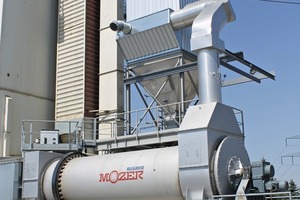

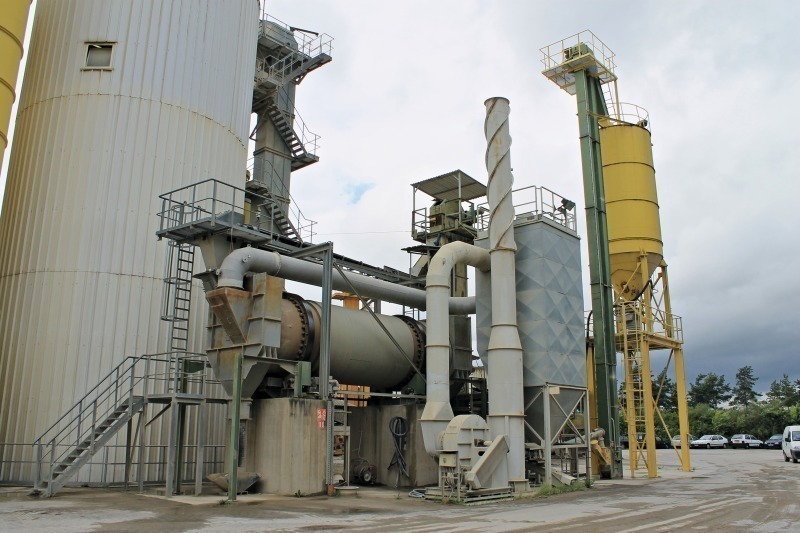

1 Trommeltrockner/Kühler für Sande • Dryer drum/cooler for sand

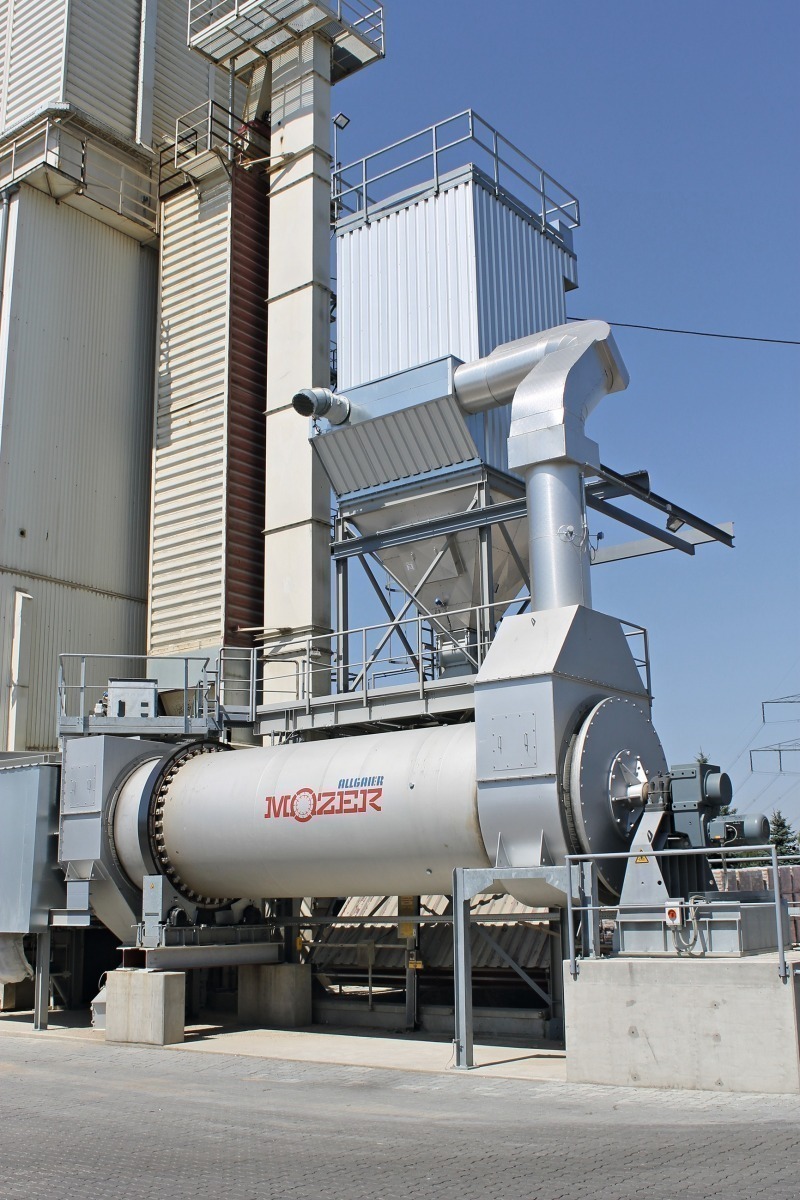

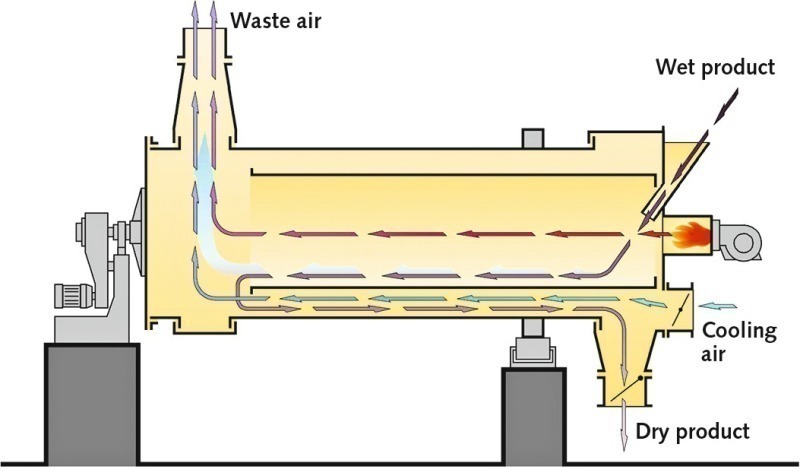

2 Allgaier-Trommeltrockner System MOZER^® TK mit Luftkühlung
Allgaier drum dryer system MOZER^® TK with air cooling

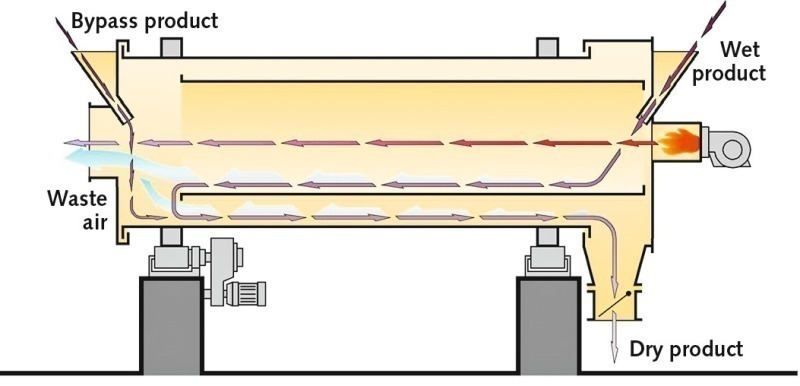

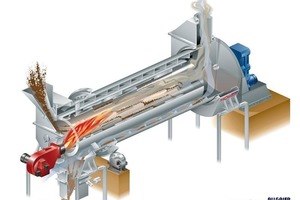

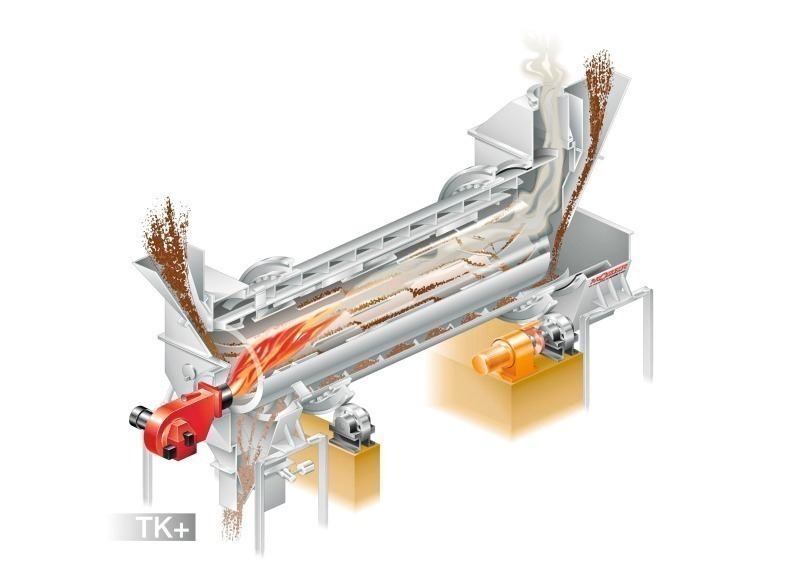

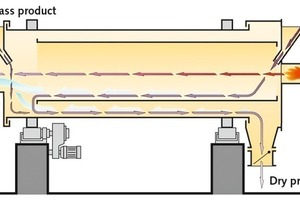

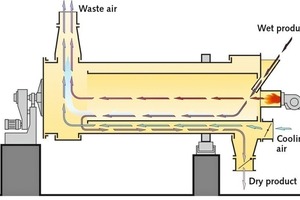

3 Funktionsprinzip eines Allgaier-Trommeltrockners System MOZER^® TK+ mit „Evaporative Cooling“ • Principle of operation of an Allgaier drum dryer system MOZER^® TK+ with evaporative cooling

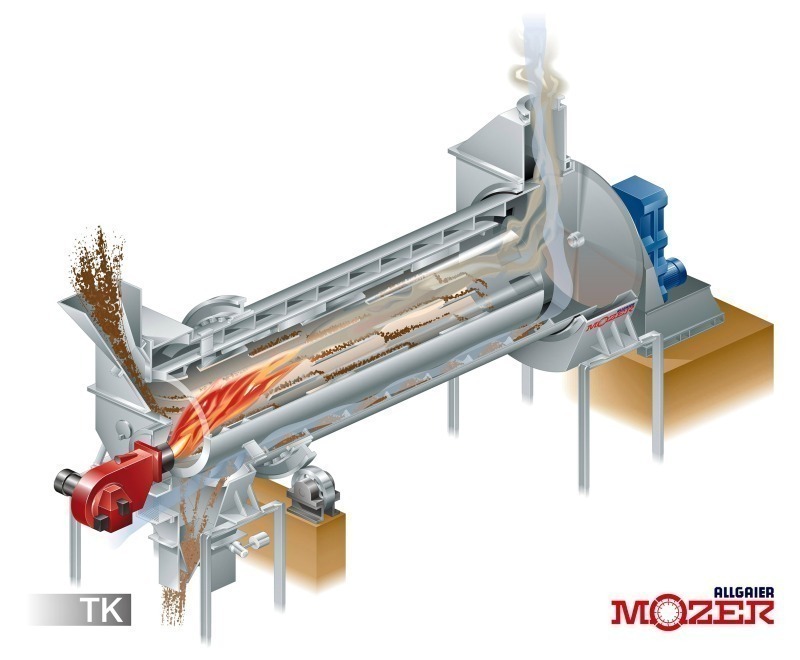

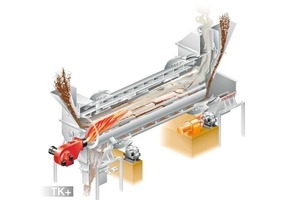

4 3D-Schnittdarstellung einer Trocken-Kühltrommel TK mit Luftkühlung und einer TK+ mit Bypass-Zuführung und „Evaporative Cooling“

3D section of a drying-cooling drum TK with air cooling and a TK+ with bypass feed and evaporative cooling

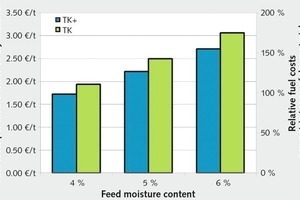

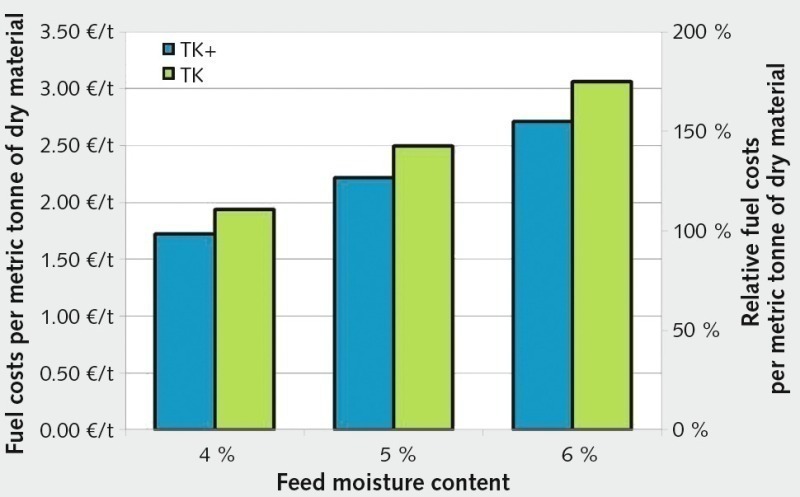

5 Brennstoffkosten pro Tonne Trockengut
Fuel costs per metric tonne of dry material

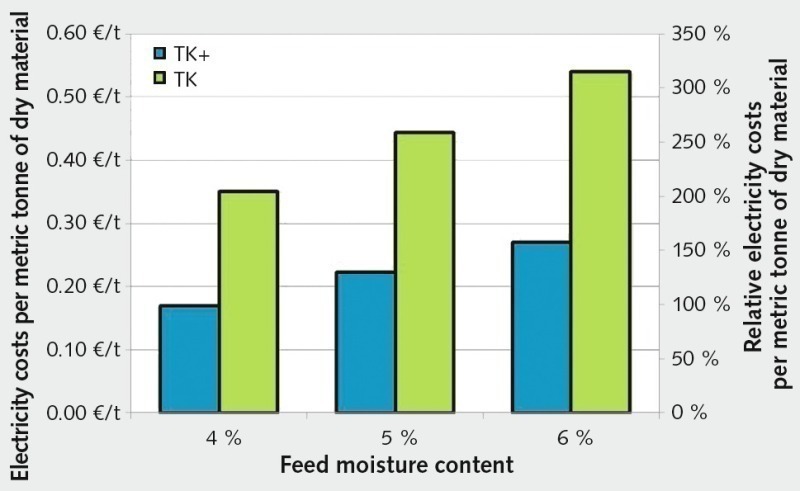

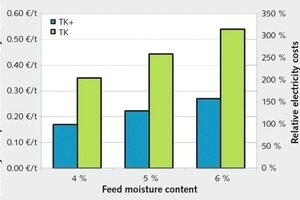

6 Stromkosten pro Tonne Trockengut
Electricity costs per metric tonne of dry material

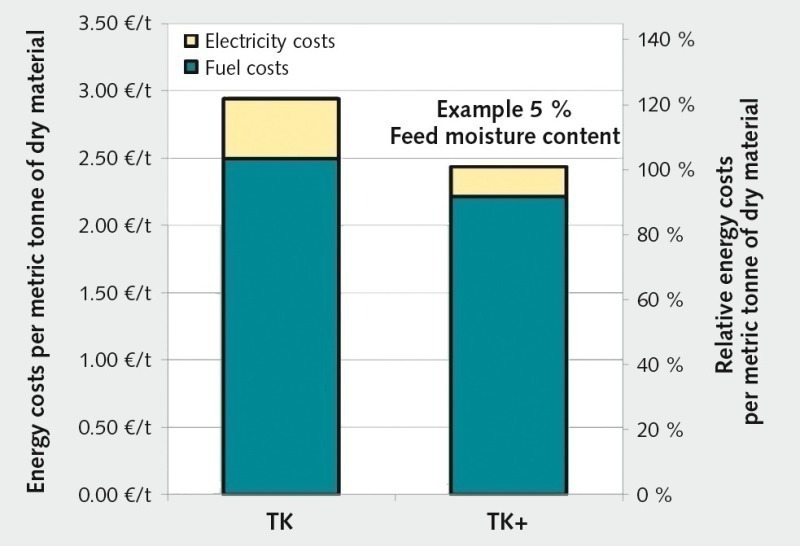

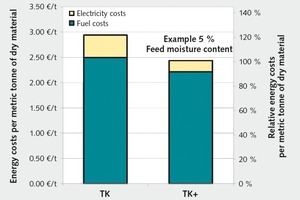

7 Energiekosten pro Tonne Trockengut bei einer Sandfeuchte von 5 % im Vergleich • Energy costs per metric tonne with sand moisture content of 5 % in comparison

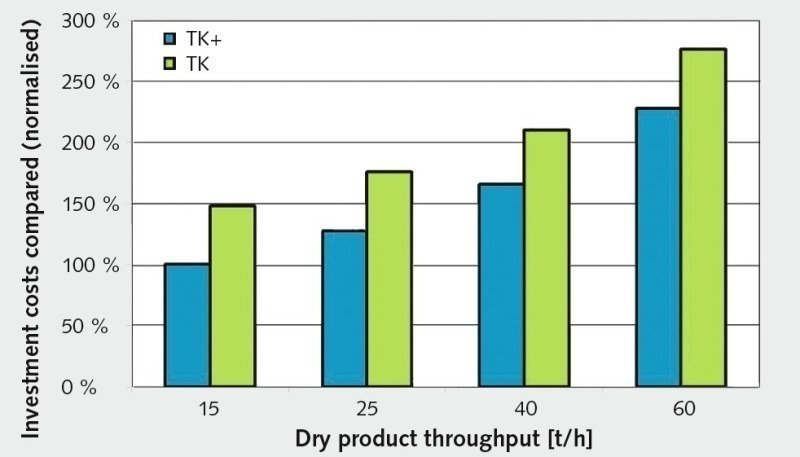

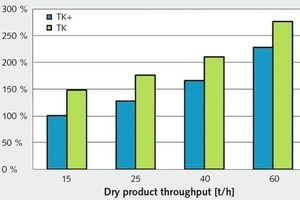

8 Investitionskosten im Vergleich (normiert) • Investment costs compared (normalised)

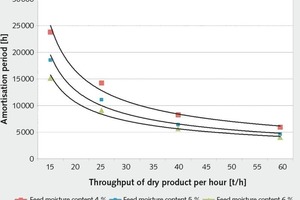

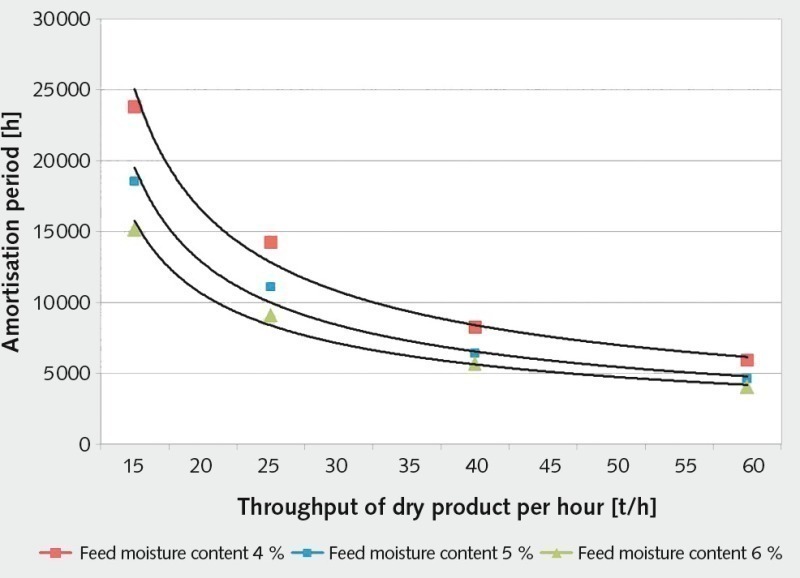

9 Amortisationsdauer abhängig vom Trockengutdurchsatz Amortisation period as a function of the dry material throughput

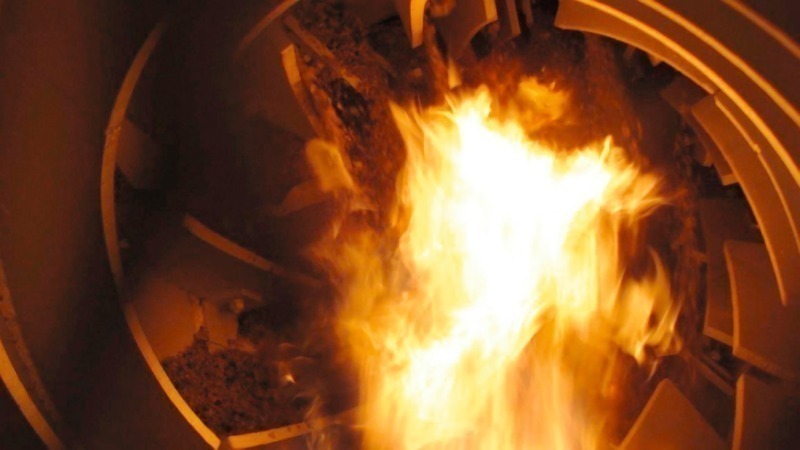

Blick in einen Trommeltrockner mit Flamme im Trommelinnenraum
View into a drum dryer with flame in the interior of the drum

Dr. -Ing. Mathias Trojosky

Roland Roller

Michael Frey

Zusammenfassung: Sand ist einer der weltweit am meisten verwendeten Baustoffe. Er wird unter anderem zur Herstellung von Mörtel, Fliesenkleber, Putzen, Estrichen, welche als sogenannte „Ready Mix“-Produkte gehandelt werden, verwendet. Des Weiteren wird Sand zur Glasherstellung, besonders hochwertiger Quarzsand neuerdings als sogenannter „Frac Sand“ bei der Erdgasgewinnung und in vielen weiteren Industriezweigen benötigt. Das Trocknen der Sande ist notwendig, um z.B. nachfolgend mit hoher Trennschärfe in verschiedene Fraktionen sieben zu können. Eine Kühlung ist erforderlich, wenn die weiteren Prozessschritte dies erfordern oder wegen der nachfolgenden Zugabe von temperaturempfindlichen Additiven sowie aus Lager- und Verpackungsgründen.

Die Allgaier Process Technology GmbH (www.allgaier.de) ist mit den Trommeltrocknern System MOZER^® Marktführer auf dem Gebiet der Sandtrocknung. Zum Einsatz kommen insbesondere zweischalige Apparate, bei denen die Trocknung im inneren Trommelrohr stattfindet, während die Kühlung im äußeren Rohr des gleichen Apparates ausgeführt wird. Neben der bewährten, äußerst robusten und preiswerten Trocken-Kühl-Trommel System TK, bei der die Kühlung des Trockengutes durch Umgebungsluft erfolgt, liefert Allgaier das System TK+, welches durch eine sogenannte Verdunstungskühlung („Evaporative Cooling“) zu...

Dr. -Ing. Mathias Trojosky studierte Apparate- und Anlagenbau an der TU Magdeburg und promovierte auf dem Gebiet der Wirbelschicht-Technik. Seit 1995 ist er für die Firma Allgaier tätig, zunächst als Vertriebsleiter. Heute ist er Prokurist und als Bereichsleiter für die Trocknungstechnik verantwortlich.

Roland Roller absolvierte eine Ausbildung zum Maschinebautechniker und war bei der Firma Mozer in den Bereichen Konstruktion und Vertrieb tätig. Seit 1994 ist er bei Allgaier im Vetrieb/Projektierung Trocknungstechnik sowie als Sales Manager tätig.

Michael Frey absolvierte ein duales Studium der Verfahrenstechnik an der DHBW Mosbach mit der Partnerfirma Allgaier Process Technology. Er erstellte die Studie „Energiesparendes Trocknen und Kühlen durch Evaporative Cooling“ im Rahmen seiner Bachelorarbeit 2013. Er ist bei der Firma Allgaier Process Technology im Bereich der Projektabwicklung Trocknungstechnik tätig.
